TF-Dyna

一款显式动力学仿真软件,具有显式、半显式求解功能


TF-Dyna 简介

TF-Dyna是一款显式动力学仿真软件,具有显式、半显式求解功能。具有丰富的非线性材料本构模型(状态方程和失效模型)。其核心算法为全局/局部接触搜索算法、基于任意构型的连续介质有限元方法、自适应光滑粒子算法、高效稳定的MPM物质点法等。
TF-Dyna算法精度和稳定性高,模拟结果准确有效,可广泛应用于航空航天、工程制造、电子、汽车与轨道交通等领域。可以准确模拟分析各类复杂的接触、损伤断裂,以及穿甲过程,爆轰波与冲击波的爆炸传播过程,爆炸载荷下的结构破坏过程及结构碰撞过程等物理问题。TF-Dyna 可帮助您节约时间和费用来创新和优化产品性能,加速创新推向市场,并持续提高您的市场竞争力。

功能亮点

  • 有限元与光滑粒子或物质点耦合技术

  • 稳定高效的接触算法

  • 丰富的非线性材料模型

  • 基于任意构型的连续介质描述


有限元与光滑粒子或物质点耦合技术

  • 自适应光滑粒子算法

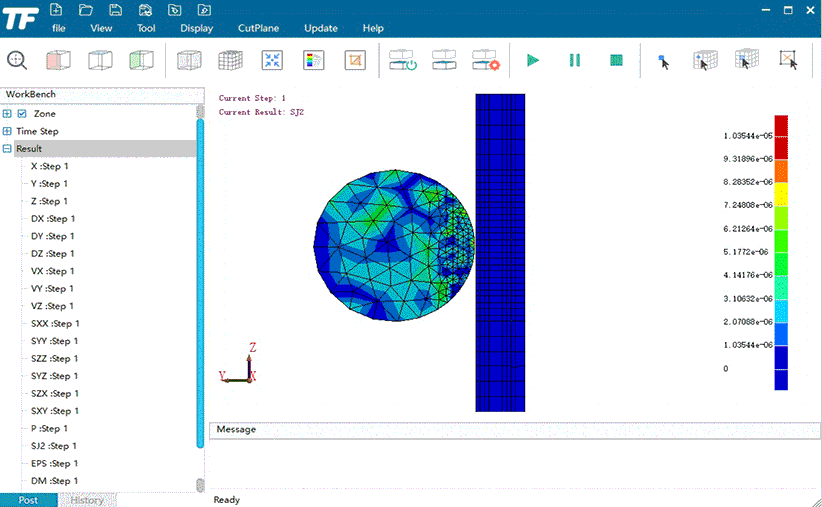

    TF-Dyna软件具有自适应光滑粒子算法,充分发挥了无网格技术的特点,适应于材料大变形破碎撕裂现象模拟,如高速冲击侵彻模拟、爆炸相关问题模拟、流体飞溅模拟等。

  • 高效稳定的物质点算法

    物质点算法避免了网格畸变和对流项处理,兼具拉格朗日和欧拉算法的优势。能够模拟极端载荷下的结构动态力学响应。并可搭配欧拉求解器,模拟爆轰波与冲击波的爆炸传播过程。

  • 无网格有限元耦合转换算法

    固连算法、接触算法、材料本构


稳定高效的接触算法

  • 高效全局/局部接触搜索算法

    TF-Dyna软件具备全局/局部接触搜索算法,精度高,抗界面穿透。可自动实现任意多物理之间的碰撞,简化前处理。可自动实现破坏后的裂缝闭合接触模拟。

  • 丰富的接触功能

    可模拟小滑移、有限滑移;可以模拟黏着、分离和摩擦的接触状态;可以模拟侵蚀。

  • 二次规划抗穿透算法

    二次规划方法比传统的罚方法更严格满足非穿透原则,精度更高。


丰富的非线性材料模型

  • 丰富的材料模型

    TF-Dyna软件具备弹性模型、弹塑性模型,超弹模型,粘弹模型,ANAND模型,混凝土材料、陶瓷材料等。

  • 状态方程

    涵盖线性多项式、结构、炸药、空气等状态方程。

  • 损伤失效模型

    具有Lemaitre损伤模型、Gurson损伤模型、Rousselier损伤模型、Johnson-Cook损伤模型、Borvik损伤模型。

基于任意构型的连续介质描述

  • 任意构型的连续介质映射算法

    TF-Dyna软件具有任意构型的连续介质模型,纯拉格朗日构型和纯欧拉构型是任意构型的两个特例。任意构型充分吸收了纯拉格朗日构型和纯欧拉构型各自优势,克服各自的缺点,适用范围宽,兼容能力强。可描述大位移、大转动,具有精度高、抗畸变性能强的特点。

  • 抗畸变性能强

  • 大位移大转动描述能力高

典型应用

  • 工程制造

  • 电子电器

  • 汽车交通

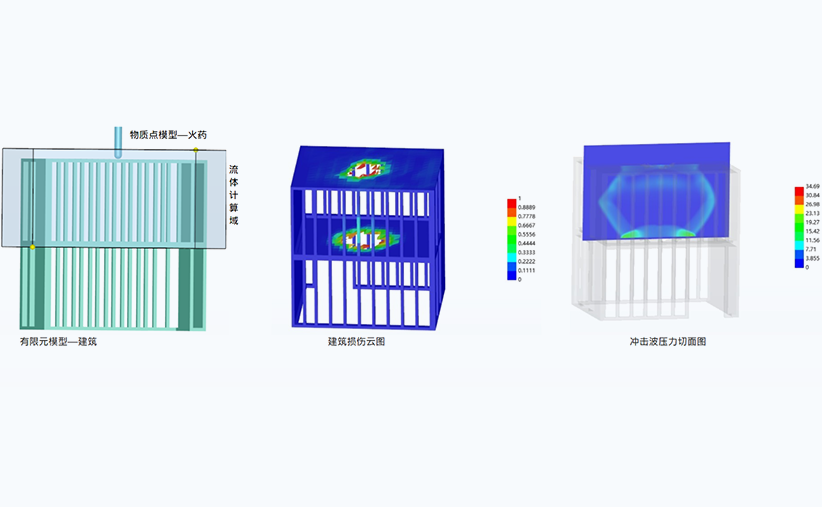

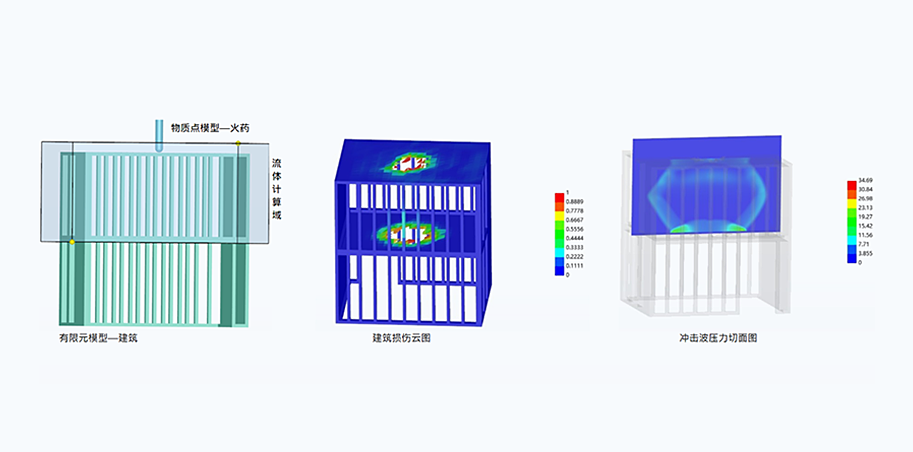

工程制造

日常生产生活中发生的意外爆炸对公共安全的危害是巨大的,特别是在人员建筑都十分密集的城市区域。为保障人员财产在爆炸灾害来临时的安全,城市中建筑物抗爆性能的提升至关重要。
TF-Dyna提供的先进算法和计算技术,包括处理极端变形的基于任意构型的连续介质描述,处理冲击、侵彻等复杂接触并支持接触面更新的接触算法,处理材料失效并维持动量守恒的自适应SPH方法,用于模拟冲击波传播的基于嵌入边界的流固耦合方法,使得面向防护工程领域的仿真分析,我们具有较大优势。


电子电器

电子电器在人们的生活中扮演者不可或缺的角色,其发展趋势也日益轻薄化,体积轻薄使得电子电器设备的强度问题显得更加突出,尤其是其屏幕抗冲击载荷的能力。

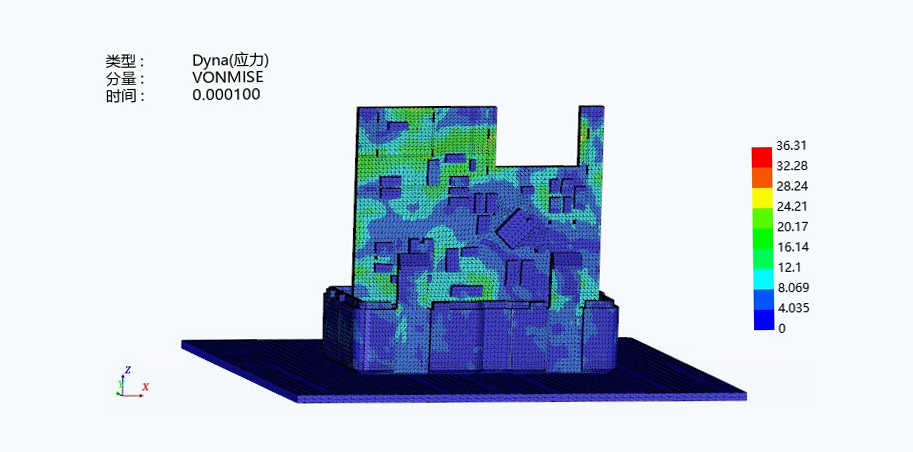

这是一个典型的电子电器行业相关规范要求的 USB 跌落的工况。TF-Dyna可支持多种材料本构模型的求解,其稳健的接触算法和任意构型描述的单元使得其能处理极大变形的工况(如跌落过程中接触点附近会发生局部单元被压扁情况)。

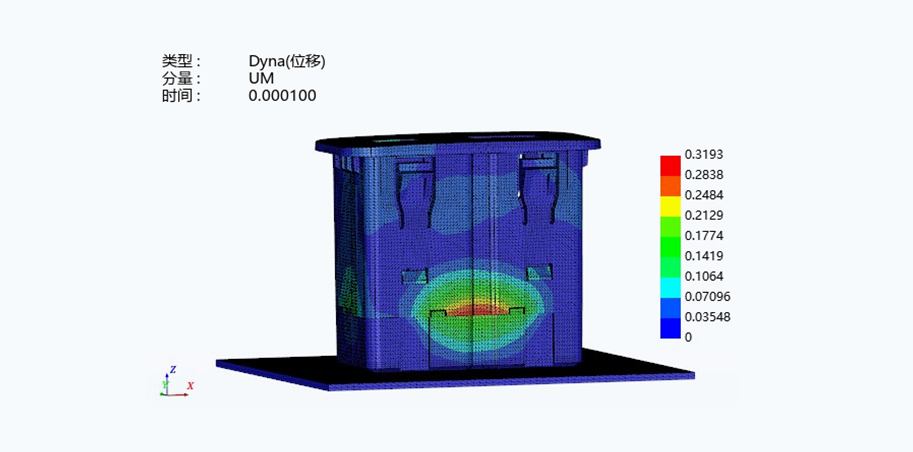

TF-Dyna,和参考结果的位移、应力、塑性应变云图吻合较好。



汽车交通

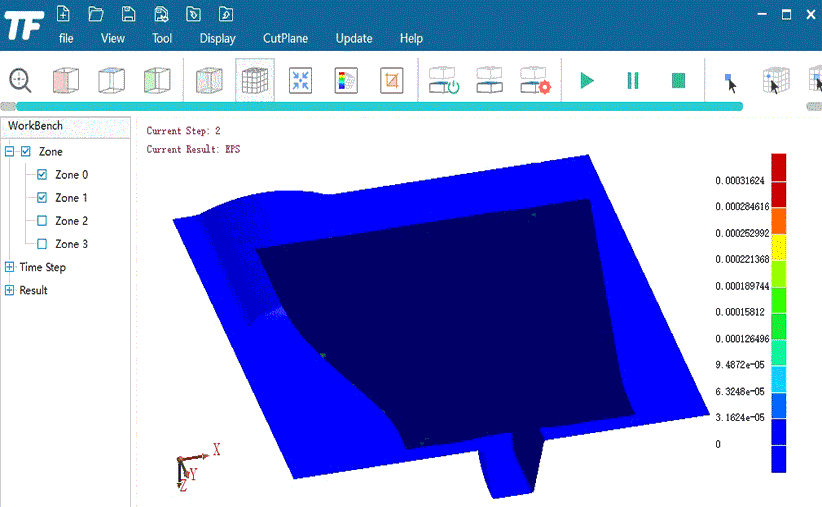

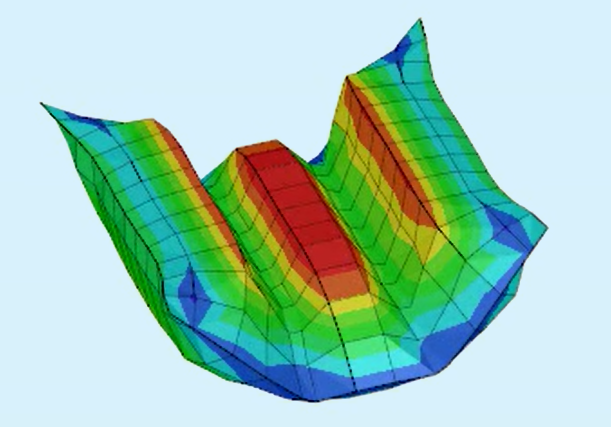

钣金加工是一种利用金属板材进行成型加工的工艺方法,被广泛应用于汽车、航空、电子、建筑等领域。钣金冲压成型是利用模具和压力机将金属板材冲压成所需形状的方法。冲压成型适用于大批量生产,能够实现高精度和高效率的加工。
TF-Dyna软件具有多种非线性单元类型和塑性材料模型,以及高效全局/局部接触搜索算法来帮助您完成这一过程。定义接触时无需提前定义、无需任何附加信息。自动实现任意多物体之间的接触,自动实现多种离散方式之间的接触耦合,包括柔性体与柔性体的接触,柔性体与刚体的接触,刚体与刚体之间的接触。
TF-Dyna软件结果稳定可靠,可帮助您揭示了钣金加工的原理,为钣金加工的工艺的不断创新和改进、为制造业的发展提供更多支持,以不断提高钣金加工的精度和效率。
