TF-SimFARM

基于自主知识产权CFD求解器QFLUX开发,实现我国
风资源评估与布局优化软件真正国产化突破


TF-SimFARM 简介

TF-SimFARM风资源仿真云平台是十沣科技面向风电行业开发的一款基于B/S架构,支持本地和云端部署的国产软件。它集成我司拥有完全自主知识产权的核心求解器TF-QFLUX,结合国内风电行业特点开发多款湍流模型(k-omega sst/rng k-epsilon/k-equation),基于大气边界层理论和中微尺度耦合提供准确边界条件,支持HPC高性能并行计算;精准高效模拟复杂地形风流问题;考虑风力机组之间的干涉效应,开发多款解析尾流模型和致动盘模型,针对大规模风场,开发大规模风场尾流效应模型,有效回答风场尾流评估难题;基于带约束的目标优化算法,智能优化风场排布;此外提供3D交互可视化。软件开发与设计遵循风电行业设计标准与规范,支持风资源评估与发电量计算、风场排布优化设计、载荷适应性评估等工作,是一款准确、高效、可靠,用户友好的风资源评估软件。

功能亮点

  • 自主可控CFD求解器

  • 多样的湍流模型

  • 丰富的尾流模型

  • B/S云平台架构

  • HPC计算任务管理

  • 交互式3D可视化


自主可控CFD求解器

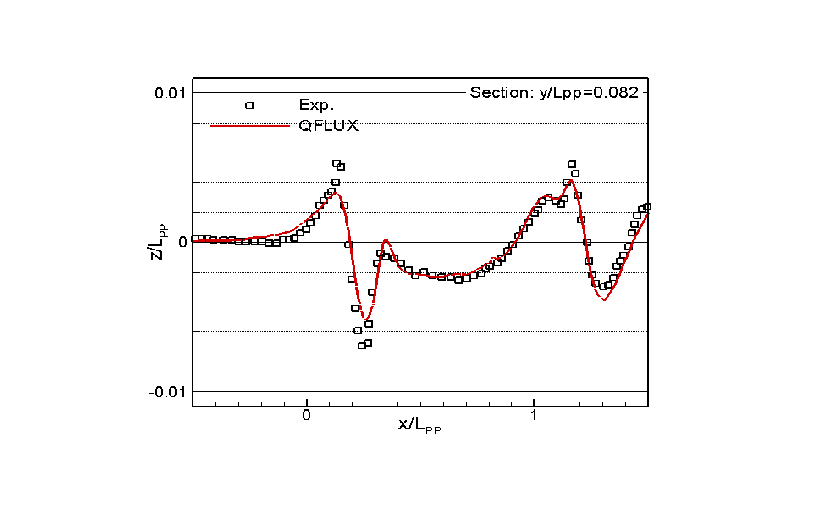

  • 自主可控先进的CFD求解器

    TF-SimFARM以自主可控CFD软件QFLUX为核心求解器。
    基于多面体非结构网格与有限体积法,具备先进的物理建模能力和行业领先的精度。

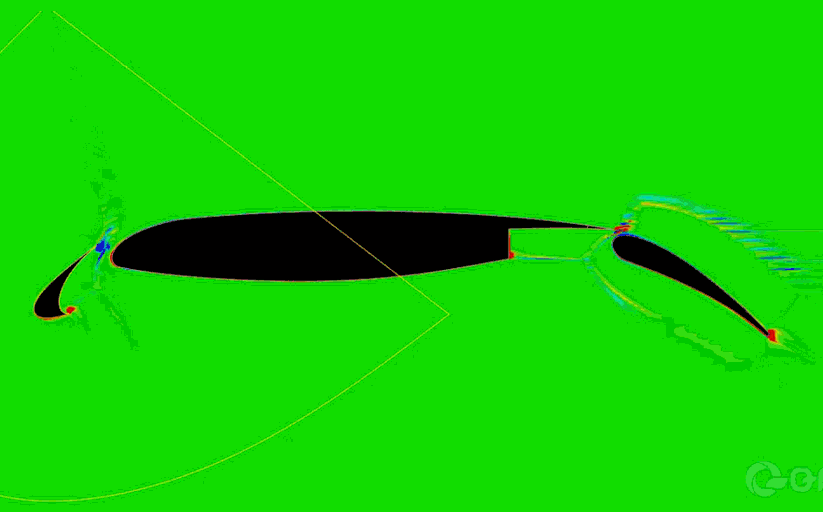

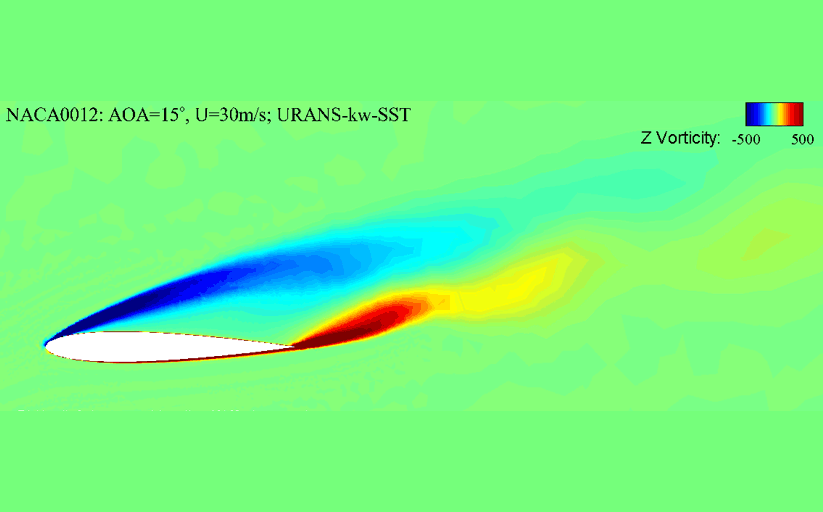

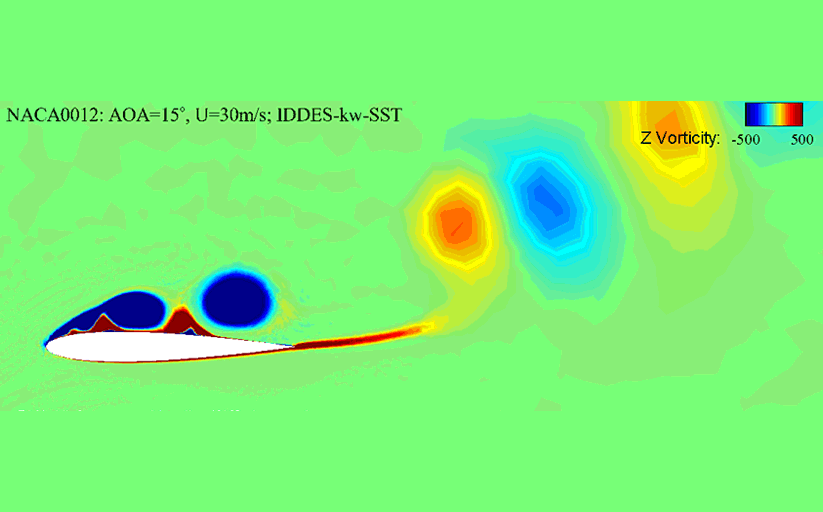

    具备丰富的物理模型和灵活的动网格算法,可精细模拟复杂风场的风资源分布和各类与风场有关的流体动力学问题,如风机尾流干涉、涡脱落等。


多样的湍流模型

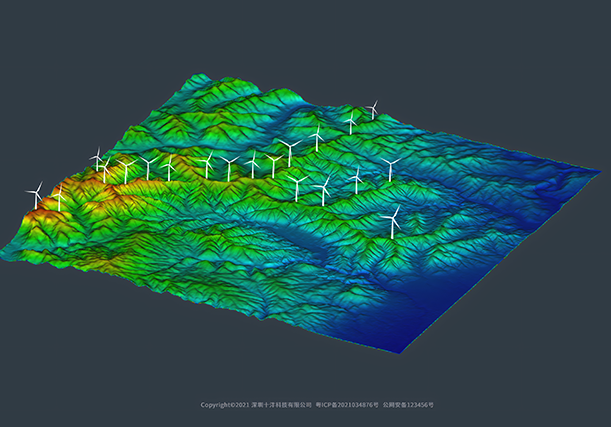

  • 复杂风场湍流模型


丰富的尾流模型

  • 丰富的解析尾流模型与数值尾流模型

    TF-SimFARM提供丰富的解析尾流模型,如改进版Park、Park、Frandsen、Bastankhah、EVM模型。
    TF-SimFARM同时提供了致动盘、致动线数值尾流模型,精细化数值模拟风机结构与阵列尾流效应。

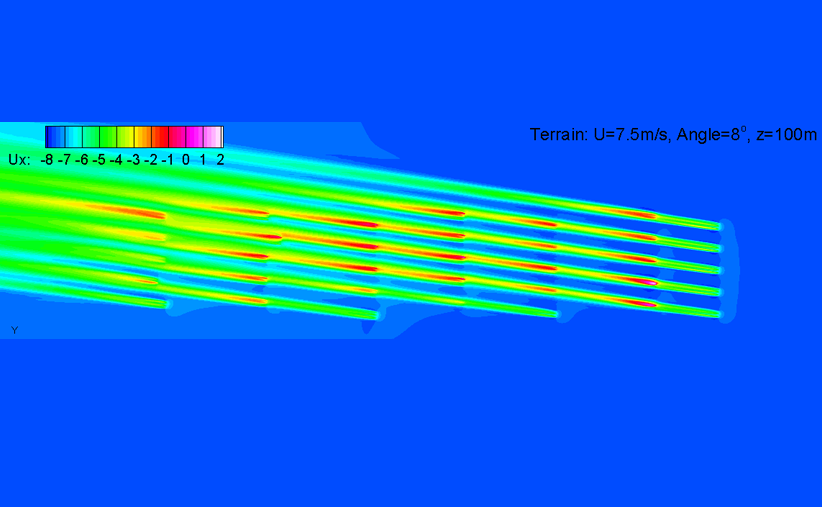

    精细模拟风机阵列尾流特征及其功率变化规律,为尾流分析与风场优化提供更准确、可信的数据支撑。

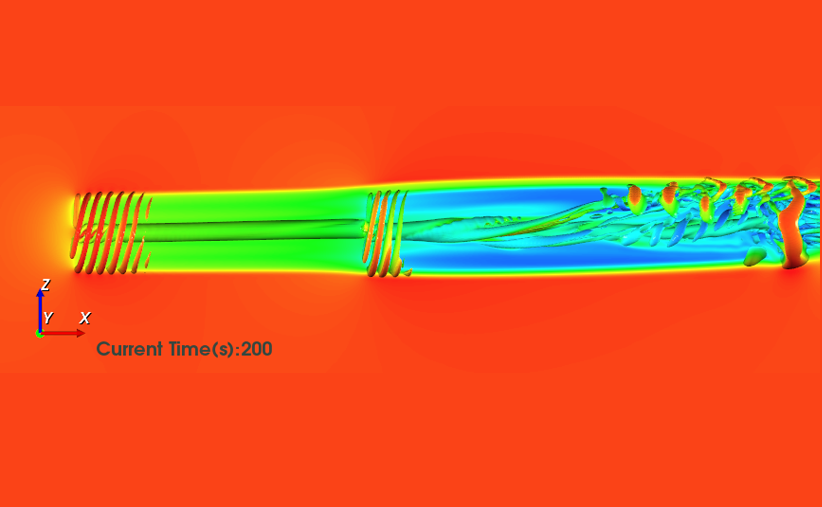

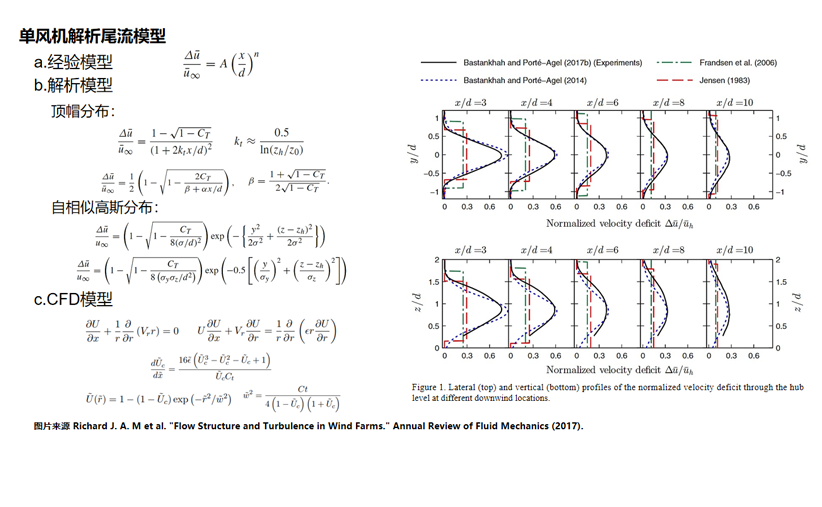

  • 单风机解析尾流模型

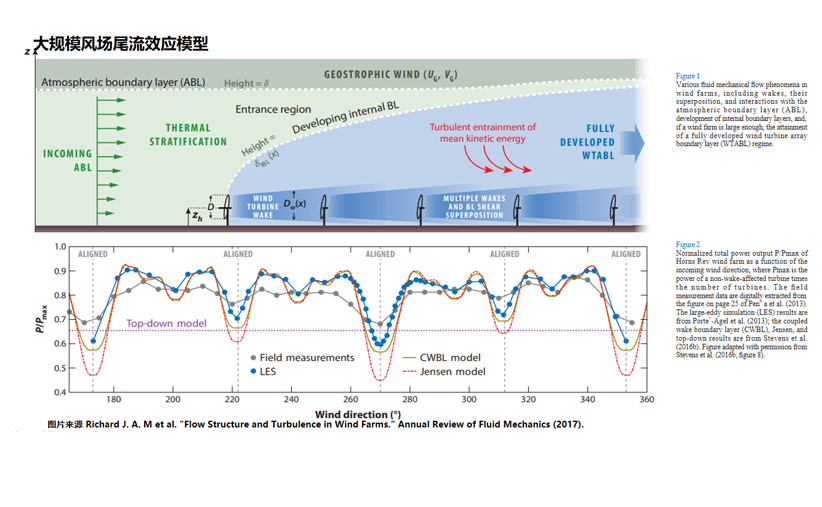

  • 大规模风场尾流效应模型

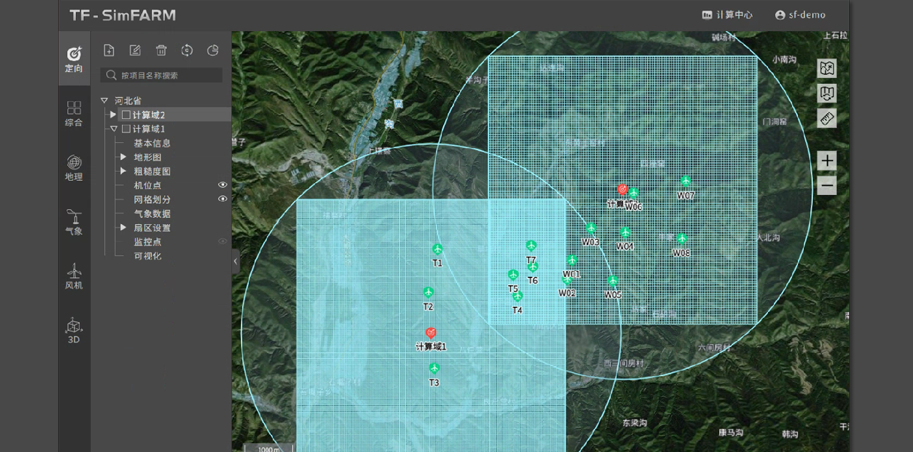

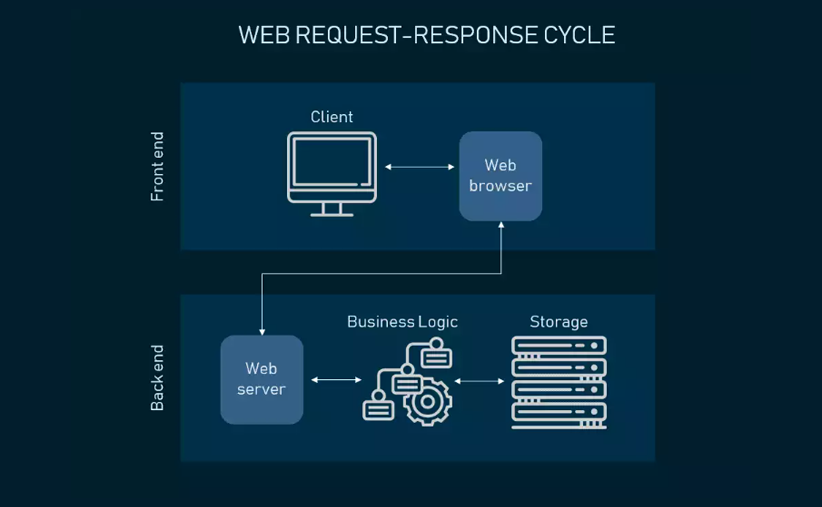

B/S云平台架构

  • 云平台软件服务

    在线注册,登录使用
    用户管理便捷,且可协同作业
    软件运维简便、高效

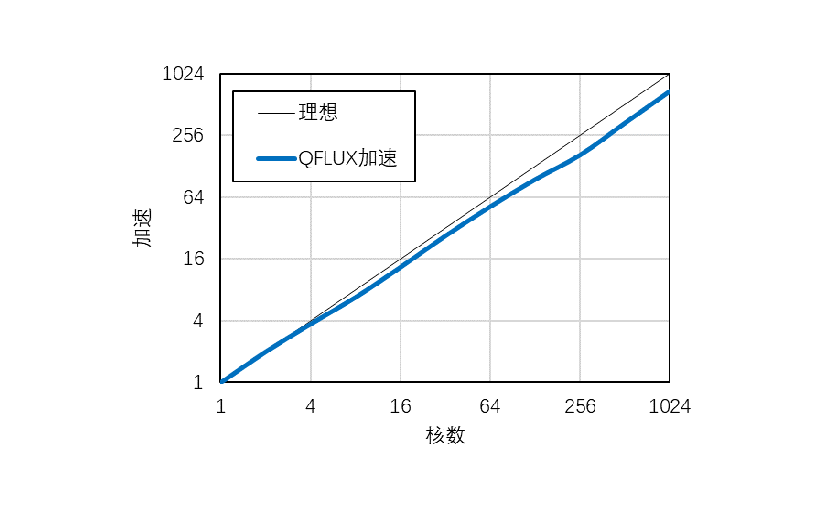

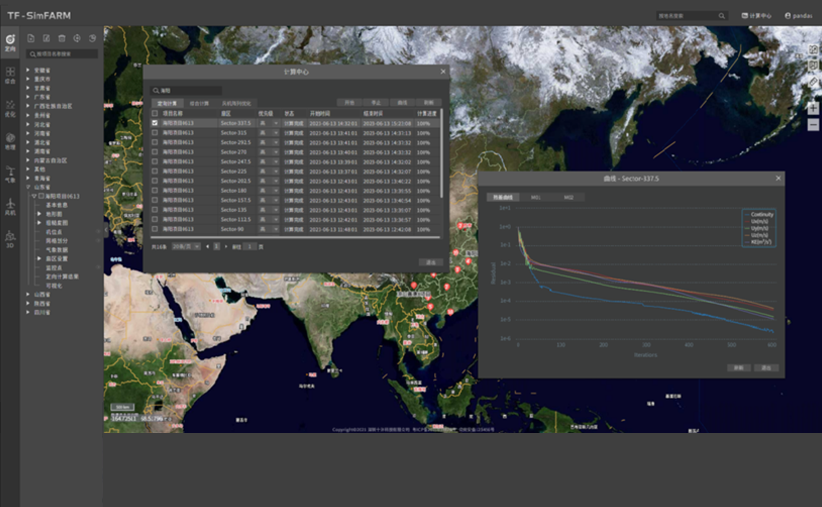

HPC计算任务管理

  • 云端HPC计算管理,快速高效计算

    搭建云端数据库,数据互通、集中管理
    远程高性能服务器执行计算,算力强、可智能调优计算资源分配

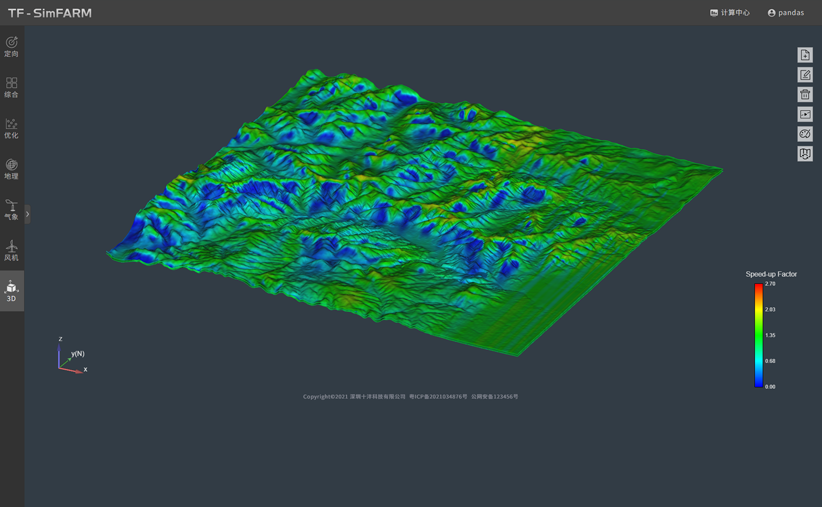

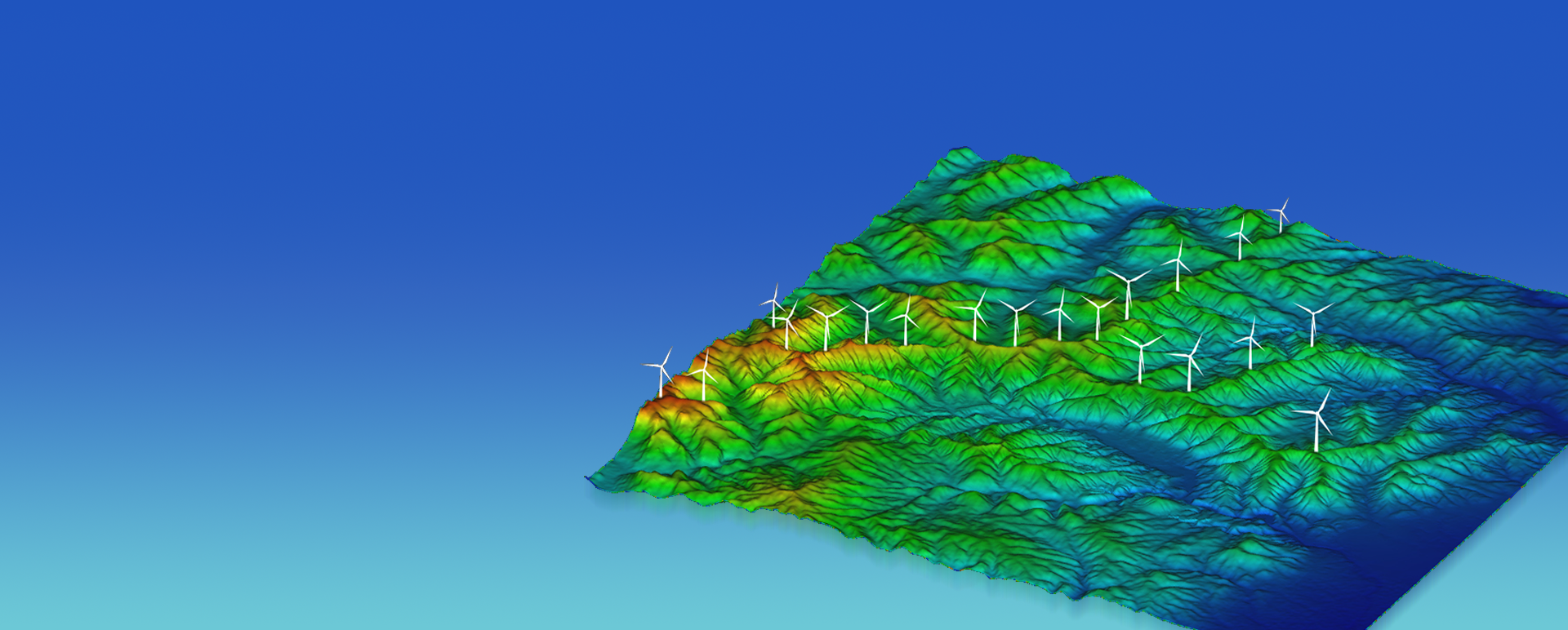

交互式3D可视化

  • 交互式3D可视化

    3D模块支持通过切平面、等高面、矢量线技术研究流场特性

典型应用

  • 上下游风场风资源评估

  • 风场排布优化设计

  • 风流模型验证

  • 尾流模型验证

上下游风场风资源评估

上下游风场风资源评估与发电量计算方法,其特征在于,包括:对连片规模风场划分区块,逐个区块单独定向RANS数值计算,得到逐个区块的不同周向上的多组流场计算结果;针对单个子风场,基于多组流场计算结果,结合各子风场内自有测风数据,进行不考虑尾流的综合计算;基于不考虑尾流的综合计算结果,引入尾流模型对全体风场进行一体化尾流评估;针对大规模风电场,引入大规模风场尾流效应模型,进行一体化尾流评估;一体化尾流评估后进行上下游风场风资源评估与发电量计算。


考虑相邻风场尾流效应,解决分期分批开发风场一体化建模问题

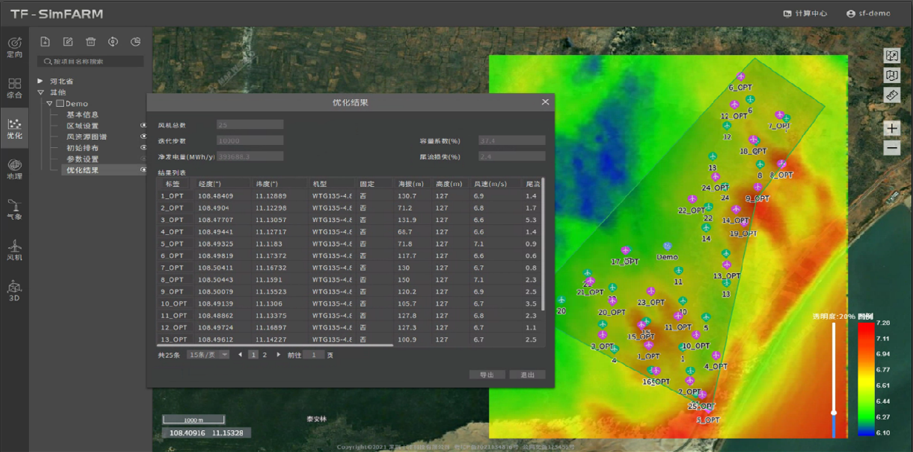

风场排布优化设计

以发电量最优为目标,考虑风资源、限制性因数等约束条件,进行风机排布优化设计建模;基于随机搜索智能优化算法进行迭代优化计算,高效、快捷实现风场最优风机阵列排布设计。

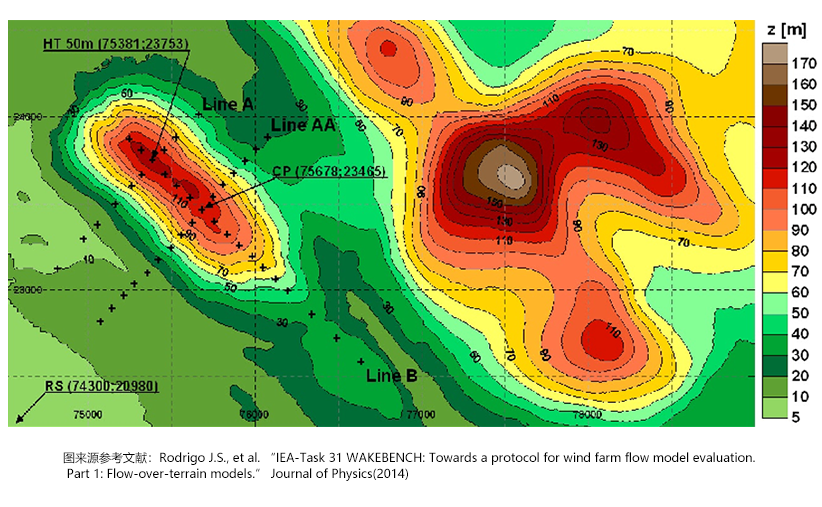

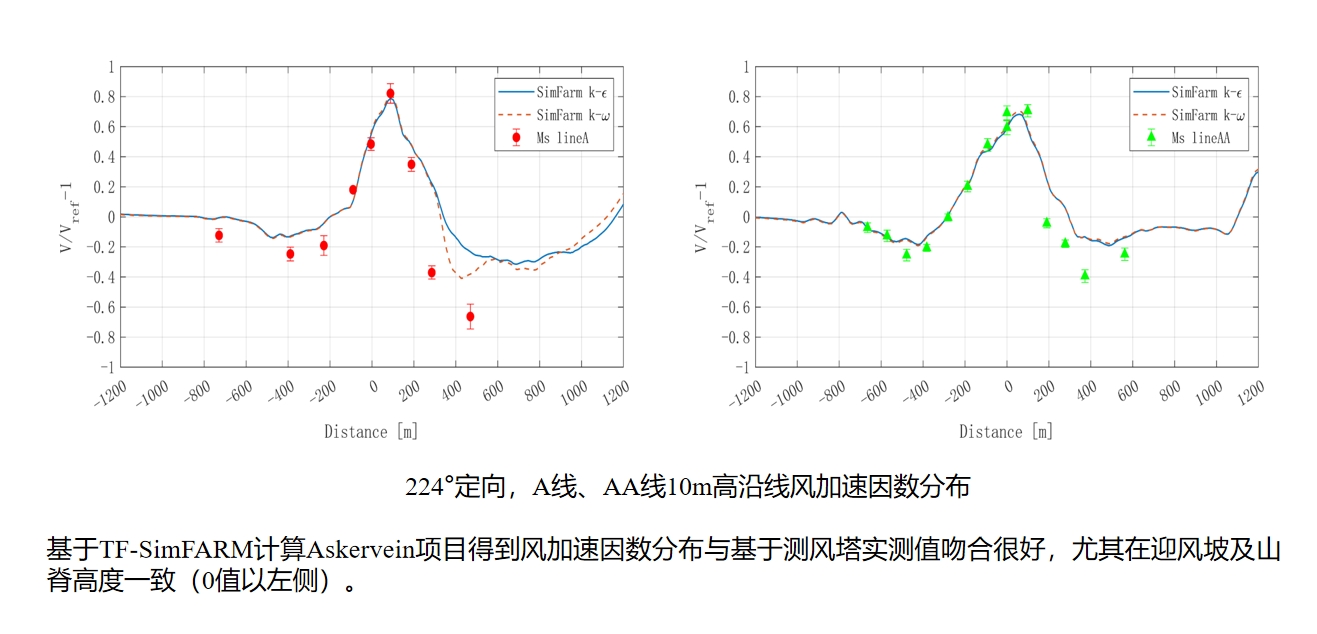

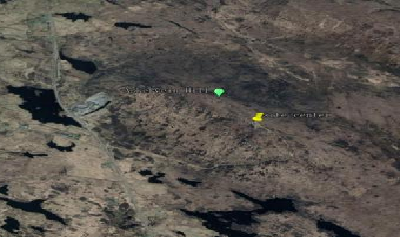

Askervein案例计算

Askervein山项目位于苏格兰外赫布里底群岛南尤伊斯特岛西海岸,高116米(海拔126米)。这座山在除NE-E扇区被遮挡以外,其它风向都很开阔。向西南有3-4公里的均匀平坦的海岸线,那里有沙丘和低矮的悬崖,来流自大西洋。坡度适中的山脊,适合模拟风流吹拂山丘的流动附着特性。作为TASK31框架下项目,Askervein标模有丰富测风塔(50余座)数据、地形图和粗糙度图等,支持仿真与测量对比验证。

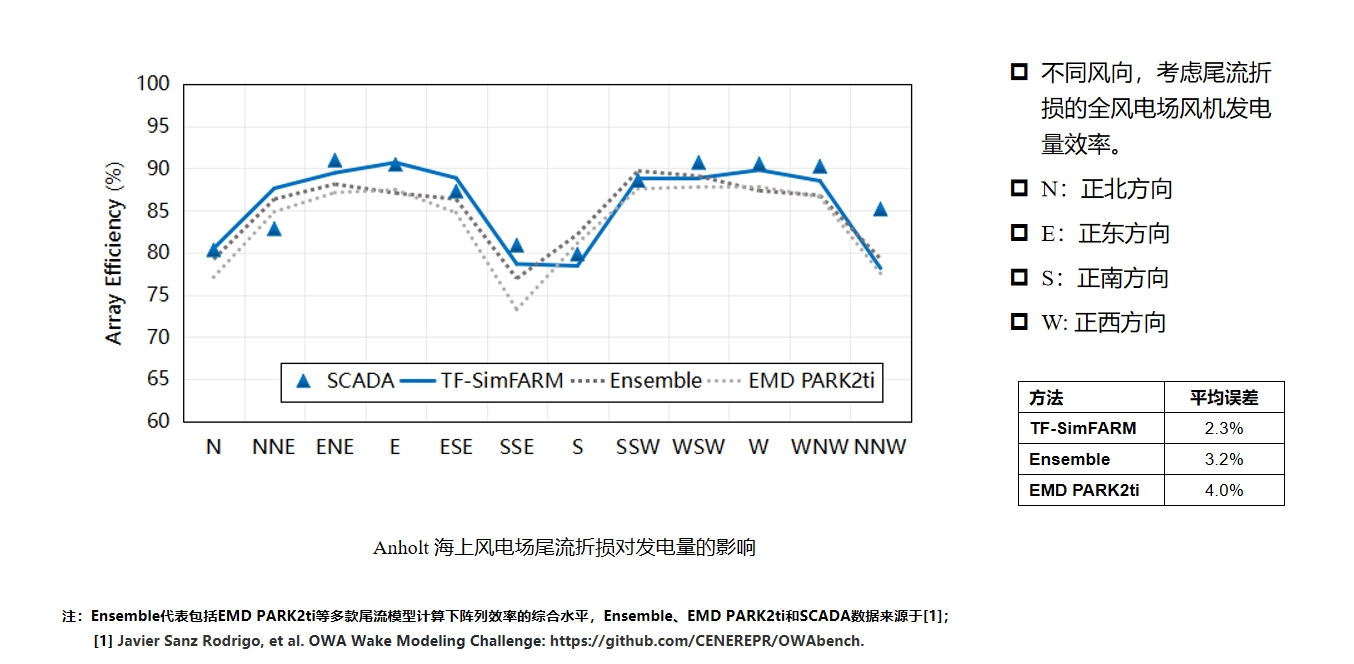

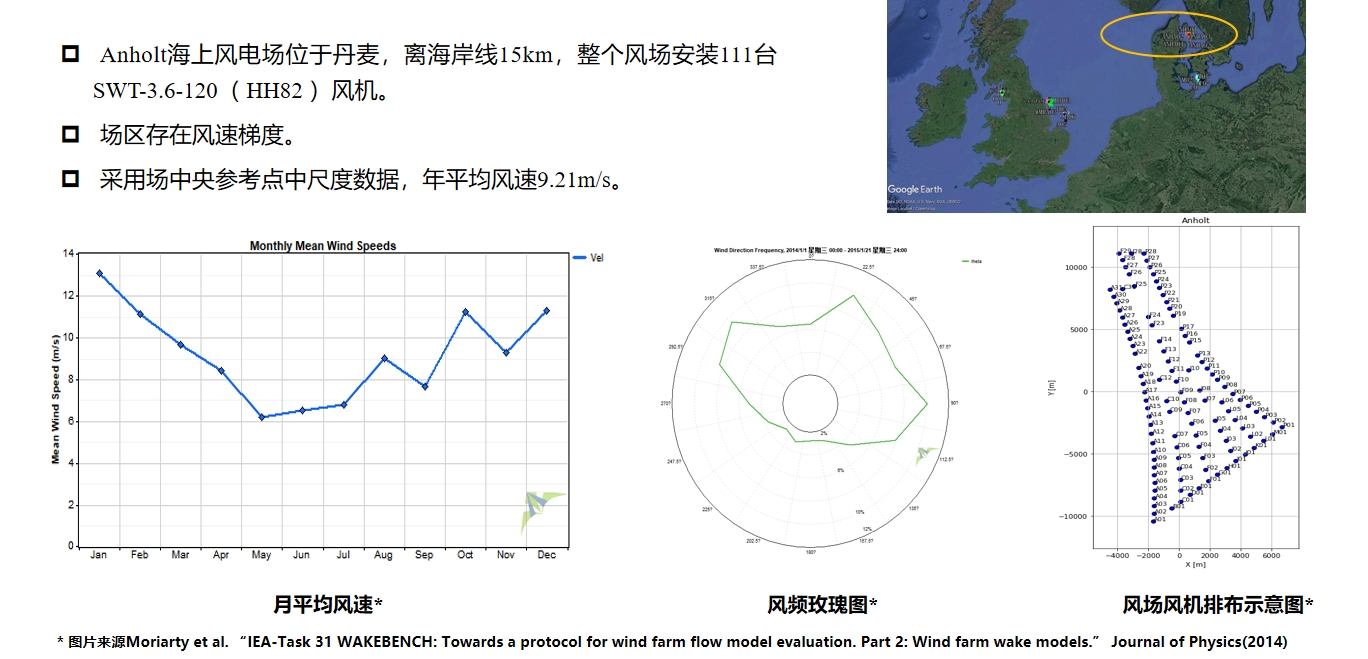

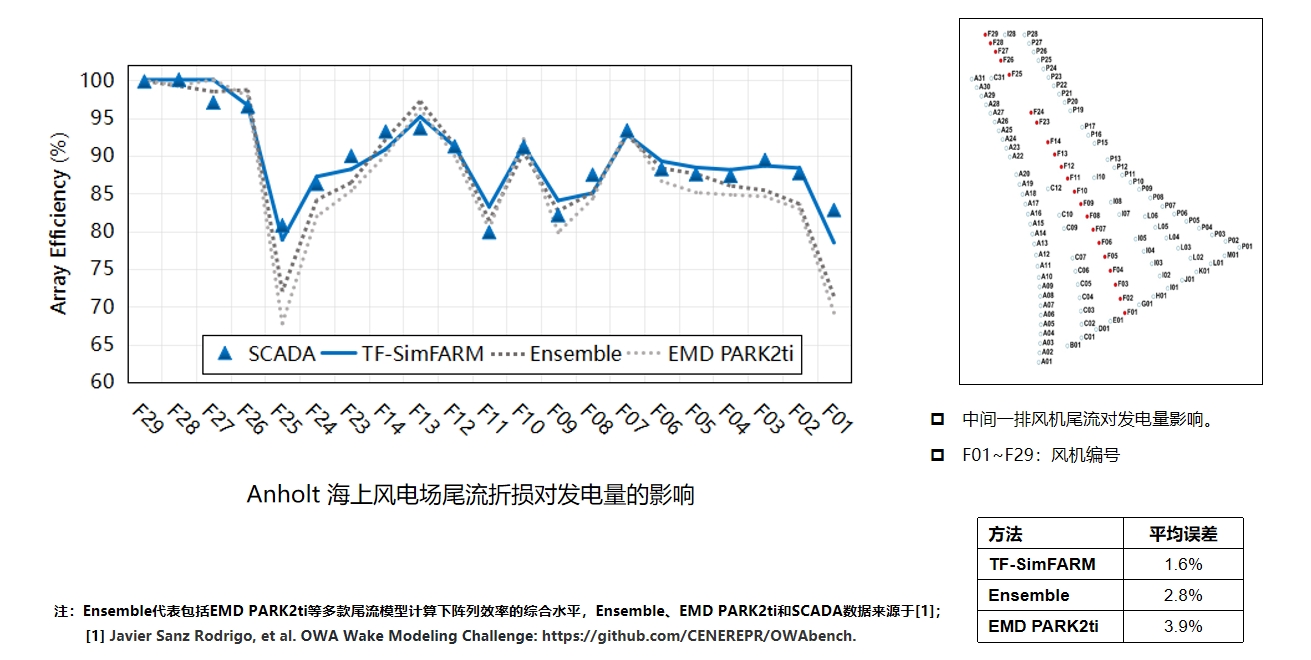

Anholt案例计算

Anholt海上风电场位于丹麦,离海岸线15km,整个风场安装111台 SWT-3.6-120( HH82 )风机。
场区存在风速梯度。采用场中央参考点中尺度数据,年平均风速9.21m/s。
